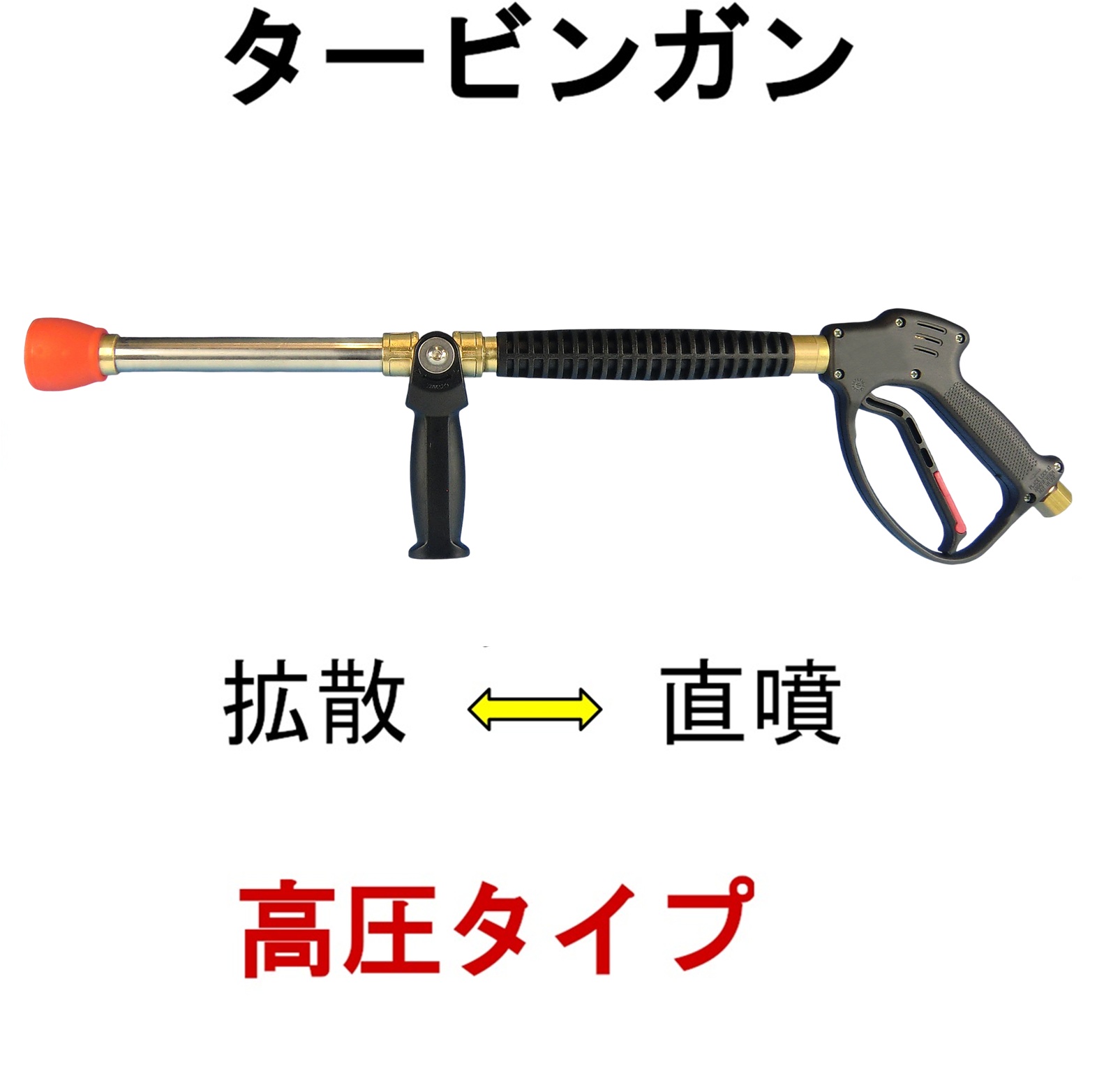

タービンガン （高圧タイプ）
28,200円 (税込み31,020円) ～
商品コード： TBNＧK10SB0 ～ TBNＧK9SB0
関連カテゴリ
タービンガン 高圧タイプ
特徴
容易にスプレーパターンを切り替えられるフロントハンドルが付いていて
ハンドルを後方に引くと直噴(ストレート)
ハンドルを前方に押すと拡散(コーンスプレー)
こにようにハンドル操作で切り替えが出来建設現場で
使用されている事が多く、ハイウォッシャーなどの高圧洗浄機に
仕様されれいる事が多いです。
直噴(ストレート)にすることで遠方への放水が可能となり、建物解体時の粉塵やホコリ等の
発生防止に最適です。
拡散(コーンスプレー)で洗浄をする使いたが多いです。
※平な水の出方ではありません丸がたに出ます
圧量 --- 20Mpa（200キロ）
全長 --- 70ｃｍ
孔サイス --- 一番下の表を参考にしてバリエーションから選んでください
取り付けジョイント --- 以下の表を参考にしてバリエーションから選んでください
他のタービンガンは此方をクリック
ホース取り付けジョイントを以下から選んでください取り付けて作ります
| № |
ジョイント名 |
取り付けジョイント | 単位ｍｍ | 特 徴 |
| 1 |
M22カプラー （メス） |
 |
 |
Ｍ22カプラメス 世界的に使用されているネジカプラです 軸サイズ14ｍｍが特徴です 古い蔵王 電気高圧洗浄機・他 ネジ22は谷側ネジサイズなので22より小さく見えます |
| 2 | Ｍ22カプラー （オス） |
 |
 |
Ｍ22カプラオス 世界的に使用されているネジカプラです 軸受け孔サイズ14ｍｍネジ外径22ｍｍ 古い蔵王・電気高圧洗浄機・他 |
| 3 | 3/8 ワンタッチカプラ （メス） |
 |
 |
国内規格3/8メスワンタッチカプラー 精和産業・ワグナー・フルテック シンショー・他 日東工器の規格です |
| 4 |
3/8 ワンタッチカプラ （オス） |
 |
 |
国内規格3/8オスワンタッチカプラー 精和産業・ワグナー・フルテック シンショー・他 日東工器の規格です |
| 5 | クイックカプラ （メス） |
 |
 |
クイックカプラーメス 中心軸が11ｍｍで横から見ると少し出ているのが特徴です 蔵王産業・ホンダ・スーパー工業 ネジ21は谷側ネジサイズなので21より小さく見えます |
| 6 |
クイックカプラ （オス） |
 |
 |
クイックカプラーオス 11ｍｍの孔の奥にＯリングが入っています ホンダ・蔵王・スーパーカプラですが あまりガン側には使用していません |
| 7 | 1/4 ワンタッチカプラ （メス） |
 |
 |
国内規格1/4メスワンタッチカプラー 丸山製作所・マルヤマエクセル 他日東工器規格 |
| 8 | 1/4 ワンタッチカプラ （オス） |
 |
 |
国内規格1/4オスワンタッチカプラー 丸山製作所・マルヤマエクセル 他日東工器規格 |
| 9 | Ｍ22メス 15ｍｍタイプ |
 |
 |
Ｍ22メス（軸15ｍｍタイプ） 中心軸が15ｍｍが特徴です リョービ・日立・アイリス・ヒダカ 他海外の製造電気式高圧洗浄機が多い ネジ22は谷側ネジサイズなので22より小さく見えます |
| 10 | Ｍ22オス 15ｍｍタイプ |
 |
 |
Ｍ22メス（軸15ｍｍタイプ） 中心軸受け孔が15ｍｍが特徴です リョービ・日立・アイリス・ヒダカ 他海外の製造電気式高圧洗浄機が多い |
| 11 | 3/8 海外規格 ワンタッチカプラ （メス） |
 |
 |
海外規格3/8メスワンタッチカプラ 工進・アメリカ、中国などのＯＥＭ高圧洗浄機に多く使用されています |
| 12 | 3/8 海外規格 ワンタッチカプラ （オス） |
 |
 |
海外規格3/8オスワンタッチカプラ 工進・アメリカ、中国などのＯＥＭ高圧洗浄機に多く使用されています |
| 13 | 1/2 ワンタッチカプラ （メス） |
 |
 |
国内規格1/2メスワンタッチカプラー 大水量タイプの高圧洗浄域に使用されている事が多いです シンショー・ハイウォッシャー・他日東工器規格 |
| 14 | 1/2 ワンタッチカプラ （オス） |
 |
 |
国内規格1/2オスワンタッチカプラー 大水量タイプの高圧洗浄域に使用されている事が多いです シンショー・ハイウォッシャー・他日東工器規格 |
| 15 | ケルヒャー EASY!Lock （オス） |
 |
 |
ＨＤシリーズEASY!Lockオス 新型業務用ケルヒャー EASY!Lockタイプ ＨＤ4/8Ｐ 4/8Ｃ 他 |
| 16 | ケルヒャー クイック カップリング （メス） |
 |
 |
Ｋシリーズ ケルヒャークイックカップリング 押し込むだけで付くタイプです |
| 17 | Ｍ14 （オスネジ） |
 |
 |
Ｍ14ピッチ1.5オスネジ 家庭用高圧洗浄のガン部分に 多く使用されています |
| 18 |
ジョイント無し （3/8メスめじ） |
 |
 |
Ｇ3/8メスネジ カプラーなどを取り付ける前の元々のネジ孔です |
| 19 | G1/4 ニップル （オスネジ） シートメス |
 |
 |
Ｇ1/4（シートメス）平行ねじ 安全自動車・洲本整備機製作所・他 ネジは山側の外径です |
| 20 | G3/8 ニップル （オスネジ） シートメス |
|
 |
Ｇ3/8（シートメス）平行ねじ 安全自動車・洲本整備機製作所・他 ネジは山側の外径です |
| 21 | G1/2 ニップル （オスネジ） シートメス |
|
 |
Ｇ3/8（シートメス）平行ねじ ネジは山側の外径です |
| 22 | G1/4 ニップル （オスネジ） シートオス |
 |
 |
Ｇ1/4（シートオス）平行ねじ バンザイ・岡常歯車・ニッサルコ・他 |
| 23 | G3/8 ニップル （オスネジ） シートオス |
|
 |
Ｇ3/8（シートオス）平行ねじ バンザイ・岡常歯車・ニッサルコ・他 |
| 24 | G1/2 ニップル （オスネジ） シートオス |
|
 |
Ｇ3/8（シートオス）平行ねじ |
| 25 | G1/4 ソケット （メスネジ） シートオス |
 |
 |
G1/4 ソケット（メネジ）シートオス ネジ13.1は谷側ネジサイズなので13.1より小さく見えます |
| 26 | G3/8 ソケット （メスネジ） シートオス |
|
 |
G3/8 ソケット（メネジ）シートオス ネジ16.6は谷側ネジサイズなので16.6より小さく見えます |
| 27 | G1/2 ソケット （メスネジ） シートオス |
|
 |
G1/2 ソケット（メネジ）シートオス ネジ20.9は谷側ネジサイズなので20.9より小さく見えます |
| 28 | G1/4 ソケット （メスネジ） シートメス |
 |
 |
G1/4 ソケット（メネジ）シートメス ネジ13.1は谷側ネジサイズなので13.1より小さく見えます |
| 29 | G3/8 ソケット （メスネジ） シートメス |
|
 |
G3/8 ソケット（メネジ）シートメス ネジ16.6は谷側ネジサイズなので16.6より小さく見えます |
| 30 |
G1/2 ソケット （メスネジ） シートメス |
|
 |
G1/2 ソケット（メネジ）シートメス ネジ20.9は谷側ネジサイズなので20.9より小さく見えます |
注意 穴サイズと圧力の関係
・（穴が大きすぎると---圧力が上がりきる前に水が全て出てしまい圧力が出ないため、洗浄力低下）
・（穴が小さすぎると---機械性能圧力は出ているが、水量が少しか出ないため洗浄力低下）
例えば水道ホースで水をまく時に、指でホースの先端をつぶしてまくと思います
指でつぶすと水が強く出ますが、つぶしすぎるとホースはパンパンなのに水量が少なくなり霧状になります
少ししか指でつぶさないとジョボジョボと出てしまいます、そこでホースを指でつぶす加減を丁度良い所で合わしているはずです
これと同じ理論で高圧洗浄機の能力で孔サイズを合わせないと能力が出ません
孔サイズ選ぶ注意点
・（洗浄機の能力仕様に水量が給水量と記載してある洗浄機）エンジンタイプが多い
洗浄機は水を出すと、動力に負荷が、かかり実際の水量は1割以上少なくなるので必ず1～2サイズ小さい孔を選んでください
例題
15Ｍｐａ（150Ｋ）で13Ｌの高圧洗浄機 ＝ Ø1.2
豆知識 ： 洗浄機の性能を見ると水量部分に給水量又は吐出水量とメーカーによって違いますここがポイントです
給水量 --- ホースを付けない状態で、動力に負荷が無い状態での水量です
ノズルから水を噴射させると負荷がかかり、ポンプの回転すが下がり水量が減ります
（水を出さない時もポンプが動いている洗浄機は大半がこの表示です）
吐出水量 --- 実際にノズルから出ている水量の事です
（水を出さない時は電源が切れて止まるタイプは大半この表示です）
孔サイズは以下の表を参考にして選んでください
| 孔 サ イ ズ 水 量 表 | |||||
孔サイズ ↓ |
仕様圧力時に出る水量（毎分） | ||||
| 8.0Ｍｐa （80Ｋ） |
10ＭＰa （100k） |
12ＭＰa （120K） |
15ＭＰa （150k） |
20ＭＰa （200K） |
|
| ↓ ↓ 水量 ↓ ↓ | |||||
| Ø1.0 | 5.8 | 6.7 | 7.1 | 7.9 | 9.1 |
| Ø1.2 | 8.2 | 9.2 | 10.1 | 11.3 | 13.0 |
| Ø1.5 | 10.8 | 12.1 | 13.2 | 14.8 | 17.1 |
| Ø1.8 | 14.5 | 16.2 | 17.7 | 19.8 | 22.9 |
| Ø2.0 | 18.5 | 20.7 | 22.7 | 25.3 | 29.2 |
| Ø2.3 | 26.8 | 30.0 | 32.8 | 36.7 | 42.4 |
| Ø2.5 | 30.8 | 34.4 |
37.6 | 42.1 | |
| Ø3.0 | 44.0 | 49.2 | |||
| 表の見方 ・孔サイズの右横と圧力を下に見て重なった部分が出る水量 ・例：孔Ø2.0の孔だと圧力が10ＭＰａの時に出る水量16.2リットル |
|||||
