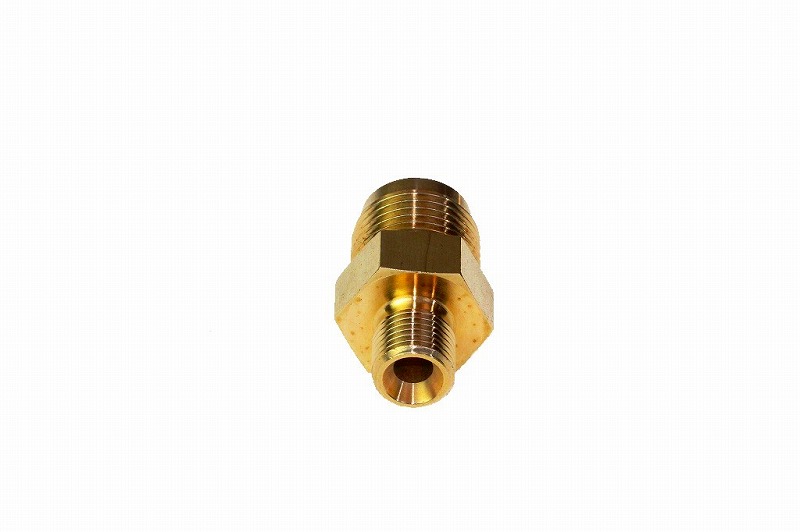

高圧洗浄機用カプラー
クイックカプラー（Ａ社製）


仕様
型　---　オスカプラ
心軸孔直径サイズ　---　11ｍｍ
カプラネジサイズ　---（約21ｍｍ）
ホース取り付けねじサイズ　---　1/4オスネ  平行ネジ(Gネジ）
材質　---　真鍮

Ａ社製　Ｂ社製はメーカーの差で互換性は有ります


互換性
エンジン式マキタ
型蔵王産業(クイックカプラ)
スーパー工業
ホンダ
ヤンマー
その他

見分け方
・このカプラーはオスネジの中に水漏れ防止のＯリングが有ります

　　　　　他のタイプはこちらです

　　 　　　
　　A社製クイックカプラー　 　Ｂ社製クイックカプラー

　　　A・Ｂ社製は共に互換性が有りメーカーの差です


　

-----------------------------------------------------------------------------

他のネジサイズは以下を参考にしてください
ネジは山側と谷側が有るので正確なネジ寸法は以下を見てください


-----------------------------------------------------------------------------

ネジの知っておきたい間単な知識

平行ネジ（Ｇネジ）とは
奥まで同じ太さ（シールテープは使わないで、シート部分の接続で水を止めます）

シートとは　（一番下の表を参考にしてください）
シート部分とは平行ネジ先端が、すり鉢状又は富士山みたいに出ています
この2種類があり繋ぐ相手側で選ぶ必要があります


テーパネジ　（ＰＴネジ）とは
先端は少し細くなっています（シールテープを使います）


注意　ポイント
平行ネジのオスネジは例外も有りますが基本的には、ユニオン付きのメスネジにしか付きません
（シート部分を合わす必要がありシールテープは使いません

ネジ同士を繋げる時の法則 (以下の表を参考にしてください）

・テーパネジがオス・テーパネジがメス　---　可能

・平行ネジがメス・テーパネジがオス　---　可能

・平行ネジがオス　・普通の平行ネジがメス　---　可能
（メーカの個体差で入らない時も時々あります）

・平行ネジがオス・テーパネジメス　---　不可
（テーパネジの奥が狭くなっているため、全て同じ太さの平行ネジは入りません）

・平行ネジがオス　・ユニオン付平行ネジがメス　---　可能
（シート部分を合わす必要があります）

・テーパネジがオス・ニオン付平行ネジがメス　---　不可

・ワンタッチカプラのテーパーネジがオス・ユニオン付平行ネジがメス　---　可能
（国内規格ワンタッチカプラーだけは特殊で、先端がメスシートになっていて、
シート部分がオスのユニオン付きメスネジが付けられます）
